Langkah-Langkah Membuat Rangkaian Logic Probe
Menggunakan Program Protel Schematic 1.0

Untuk membuat rangkaian logic probe bahan yang harus disediakan antara lain :

Resistor           : 220  Ω (10 buah) => device.lib
LED                 : merah dan hijau => device.lib
7 segment       : common anoda (2 buah) => 7 segment.lib
IC                    : 74LS00, 74LS04, 74LS47 => d_ttl.lib
Catu daya

Berikut ini langkah-langkah membuat rangkaian logic probe :

1. Pastikan program Protel Schematic 1.0 sudah diinstal di komputer anda, jika belum ada programnya bisa di download disini via 4shared atau disini via ziddu
2. Setelah terinstal selanjutnya buka program dengan cara klik start => all program => Advanced Schematic => Schematic Editor, maka akan tampil seperti ini :


3. Klik file => new, maka akan tampil seperti ini :

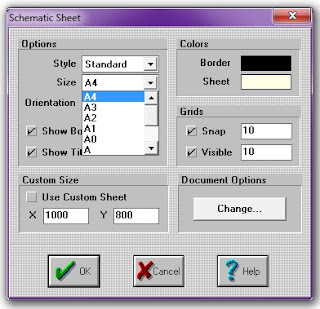

   untuk mengatur kertas klik 2 kali pada bagian luar lembar kerja, hingga muncul kotak dialog dan atur kertas disini kita menggunakan kertas A4 :
   Jika sudah klik ok
4. Buatlah kotak dengan cara Klik iconrectangles pada driwing tools, kemudian buatlah kotak seperti berikut :
5. Perbesar lembar kerja dengan mengklik icon hingga tampil kotak-kotak kecil seperti berikut ini :

6. Lembar kerja sudah siap digunakan selanjutnya kita memasukkan komponen-komponen yang diperlukan tadi dengan cara klik add/remove => pilih d_device.lib dan d_ttl.lib kemudian klik add => ok.
7. Selanjutnya kita memasukkan komponen-komponennya ke lembar kerja.
8. Cari komponen IC 74LS00 di d_ttl.lib pada library kemudian klik place, letakkan di lembar kerja.

9. Cari komponen IC 74LS04 di d_ttl.lib pada library kemudian klik place, letakkan di lembar kerja.

10. Cari komponen IC 74LS47 di d_ttl.lib pada library kemudian klik place, letakkan di lembar kerja.

11. Cari komponen resistor di d_device.lib pada library lalu cari RES1 kemudian klik place, untuk memutar komponen tekan tombol space/spasi sebelum diletakkan di lembar kerja.

12. Cari komponen LED di d_device.lib pada library lalu cari LED kemudian klik place, untuk memutar komponen tekan tombol space/spasi sebelum diletakkan di lembar kerja.

13. Selanjutnya memasukkan komponen 7 segment, untuk langkah pembuatan 7 segment dapat dilihat disini.

    Tambahkan 7 segment yang telah dibuat ke dalam library. Kemudian letakkan pada lembar kerja.

14. Menambahkan komponen catu daya dengan cara :
    • Buatlah kotak terlebih dahulu menggunakan icon regtangles

    • Klik icon power ports  kemudian letakkan di sebelah kotak tadi, gunakan tombol space untuk merubah posisinya.

    • Selanjutnya merubah komponen agar menjadi dengan cara klik 2x pada komponen tersebut hingga muncul kotak dialog seperti ini :
    • klik tanda panah pada style kemudian pilih power ground, jika sudah klik ok
      maka gambarnya akan berubah menjadi seperti ini :

    • Untuk menambahkan teks pada kotak klik pada drawing tools .Catu daya sudah selesai dibuat.

15. Jika komponennya sudah di masukkan semua langkah selanjutnya yaitu menyusun semua komponen tersebut menjadi sebuah sketsa rangkain seperti berikut ini :
16. Setelah disusun selanjutnya sambungkan seluruh komponen menjadi sebuah rangkaian utuh dengan menggunakan tools electrical wires dan juga tambahkan titik-titik pada bagian penyambung komponennya dengan menggunakan tools junction hingga rangkaiannya menjadi seperti berikut ini :

17. Rangkaian logic probe telah selesai.
