rangkaian logic probe menggunakan proteus 8

PRAKTEK GAMBAR TEKNIK

RANGKAIAN LOGIC PROBE

Disusun oleh :

Nama :
Hariyanto

Kelas :
1 CC

NIM :
061530700568

Dosen Pembimbing :
Ali Firdaus, S.Kom., M.Kom.

POLITEKNIK NEGERI SRIWIJAYA

PALEMBANG

2015

langkah-langkah membuat rangkain logic probe menggunakan proteus 8

Komponen yang dibutuhkan untuk membuat rangkaian logic probe :

• Resistor       : 220Ω (10 buah)
• LED             : Merah dan Hijau (2 buah)
• 7-segment   : Common Anoda (2 buah)
• IC                : 74LS00, 74LS08, dan 74LS47
• Catu Daya   : +5 volt

berikut ini langkah-langkah membuat rangkaian logic probe :

1. Buka aplikasi proteus 8 di komputer/laptop anda. Maka tampilah seperti gambar dibawah ini.

    2.  Setelah itu klik new project maka akan tampil gambar seperti dibawah ini, kemudian
        gantilah nama project dengan nama yang di inginkan lalu klik next.

     3.   Kemudian pilih create a schematich from the selected template. Jika ingin mengubah
          ukuran kertas bisa memilih pilihan lainnya, setelah itu klik next.

     4.    Kemudian akan tampil gambar dibawah ini pilih create lagi dan klik next.

      5.   Setelah itu pilih creat lagi lalu klik next, seperti gambar dibawah ini.

      6.    Kemudian klik finish  seperti yang dibawah ini.

      7.    Setelah itu maka akan tampilah gambar dibawah ini.

   8.       Kemudian masukkan semua komponen pada laman tersebut dengan cara klik library
          => pick parts from libraries P atau bisa langsung klik P seperti gambar dibawah ini.



     9.    Maka akan tampil gambar dibawah ini lalu ketikkan semua nama komponen pada
          keyword.

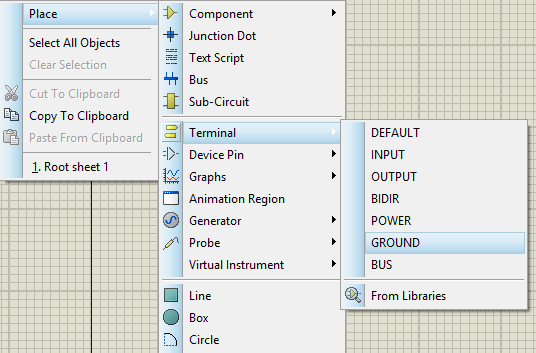

   10.   Untuk mendapatkan power ground bisa klik kanan => terminal => ground, dan atau

          bisa langsung dipilih di menu disamping kiri.



    11.   Dan untuk mendapatkan panah bisa klik kanan => device pin => iecposclk atau bisa
           langsung.



   12.   Lalu susunlah semua menjadi satu tapi sebelum itu untuk memasukkan tulisan bisa
          klik maka akan muncul layar seperti ini

    13.   Untuk mengubah rotasi tulisan bisa klik kanan gambar pilih rotasi yang diinginkan.

14.   Kemudian gabungkan semua itu menjadi satu seperti gambar dibawah ini.
